Volg de 4 stappen om tot de perfect passend alarmsysteem te komen

Overzicht producten Satel Integra

Via deze pagina is het mogelijk om op eenvoudige wijze een compleet alarm samen te stellen. Elke stap kent verschillende varianten hoe het systeem opgebouwd kan worden. Mocht je tijdens het proces vragen hebben, bel of app ons dan.

Stap 1: Kies de meeste geschikte alarmprint voor jouw toepassing

Let op de aansluitingen op het board, daarmee voorkom je dat je later uitbereidingsprints erbij moet zetten. Je loopt dat het risico dat je weinig tot geen ruimte meer in de alarm kast aanwezig is.

De belangrijksste basis van elk alarm systeem het hoofdbord oftewel de print. Deze is zeer bepalend voor de configuratie mogelijkheden.

Satel Integra 32

Geschikt voor een doorsnee woning of kleine winkel /kantoor
  1. Afbeelding van Integra 32  - Alarm print met compacte metalen kast
    • Zware metalen kast (slagvast)
    • Includief voeding van 40VA (max. 1 touchscreen aan te sluiten)
    • 8 fysieke in- en uitgangen op de alarmprint
    • 2 hoogvermogen uitgangen max 12v 2A
    • 6 laagvermogen uitgangen 50 mA
    • Ondersteund alle Integra uitbreidingsmodules
    • Maximaal 4 bedieningspanelen
    • Maximaal 32 uitbredingsmodules, voor extra (draadloze) zones of uitgangen


Satel Integra 64 Plus

Zeer geschikt voor een grotere woning, winkel of kantoor of voor (toekomstig) gebruik van domotica.
  1. Afbeelding van Integra 64 plus - alarm print (grade 3) met grote metalen kast
    • Grote metalen kast (33.5 breed x 40.3 hoog) naast netwerkkaart ruimte voor een andere uitbreidingskaart
    • Zwaardere voeding (75VA) voor het voeden van meer componenten
    • 64 in en 64 outputs - zeer wenselijk i.c.m. domotica
    • 4 hoog vermogen outputs 2A
    • 12 laag vermogen outputs 50 mA
    • Mail functionaliteit ic.m de ETHM 1
    • plus netwerkkaart
    • Tweede uitbreidingsbus
    • 16 fysieke ingangen en uitgangen op de alarmprint
    • Grade 3 geschikt voor hoog risico panden

Satel Integra 128 Plus

Zeer uitgebreid bord, geschikt voor meerdere kantoren of winkels in een verzamelgebouw.
  1. Afbeelding van Integra 128 plus - alarm print (grade 3) met grote metalen kast
    • Grote metalen kast (33.5 breed x 40.3 hoog) naast netwerkkaart ruimte voor een andere uitbreidingskaart
    • Zwaardere voeding (75VA) voor het voeden van meer componenten
    • 128 in en 128 outputs - zeer wenselijk bij grote installaties
    • 4 hoog vermogen outputs 2A
    • 12 laag vermogen outputs 50 mA
    • Mail functionaliteit ic.m de ETHM 1
    • plus netwerkkaart
    • Tweede uitbreidingsbus
    • 16 fysieke ingangen en uitgangen op de alarmprint
    • Grade 3 geschikt voor hoog risico panden

Stap 2: Kies de wijze waarop het alarm systeem kan communiceren

GSM module is traag om het alarm mee te bedienen door 2G. Voor het doormelden via GSM netwerk is dit een zeer goed alternatief, om toch een melinding te versturen wanneer er geen internet verbinding is of de netspanning uitvalt.

Zeer raadzaam om de Netwerk module mee te bestellen, vele functies zijn hiermee verbonden. Wanneer op afstand het systeem te benaderen moet zijn is deze kaart echt een MUST

GSM - 4G communicatie module

GSM module om doormelding via het gsm netwerk mogelijk te maken (SMS of bellen), maar ook om op afstand via 4G te kunnen bedienen.
  1. Afbeelding van INT-GSM-LTE - 4G communicatie module voor Integra
    • Geschikt voor INTEGRA en INTEGRA Plus alarmsystemen (versie 1.19 of nieuwer)
    • Ondersteuning voor twee simkaarten
    • Mogelijkheid om het pre-paid saldo te controleren
    • Tijd synchronisatie via een NTP server of mobiele netwerk
    • Berichten: SMS, CLIP, PUSH, e-mail (INTEGRA Plus)
    • Bediening op afstand: SMS, CLIP, mobiele applicatie
    • Rapportage: mobiele data (TCP/UDP), SMS berichten
    • Mogelijkheid om samen te werken met de ETHM-1 Plus Ethernet module (versie 2.07 of nieuwer):
      • Dual Path Rapportage, conform de EN 50136
      • back-up communicatie kanaal
    • Bediening via de INTEGRA CONTROL app
      • Android (versie 4.2.7 of nieuwer)
      • iOS (versie 5.0 of nieuwer)
    • Programmering van het alarmsysteem via DLOADX (versie 1.19.004 of nieuwer)


Netwerkmodule

Netwerkmodule om doormelding te maken met een pushbericht, maar ook op afstand te kunnen bedienen en ook te configureren
  1. Afbeelding van ETHM-1-PLUS - Netwerk communicatie module

    De ETHM-1 Plus module voor de INTEGRA, INTEGRA Plus alarmsystemen te communiceren via het Ethernet netwerk. Voor ieder Integra systeem een MUST om volledige gebruikersvriendelijkheid te ervaren.

    • Rapportage, doormelden
    • Op afstand programmeren
    • Bedienen van de alarmsystemen bij gebruik van een computer, tablet of smartphone (APP) Geschikt voor Android en Iphone

Domotica KNX module

Voor het aansturen van verlichten en apparaten, maar ook doormelden bijv. alle lampen knipperen bij alarm of brand
  1. Afbeelding van INT-KNX2 - KNX communicatie module

    INT-KNX-2

    • aansturen van KNX actoren via het INTEGRA/INTEGRA Plus alarmsysteem
    • ontvangst van informatie uit het KNX systeem
    • de mogelijkheid om KNX apparaten aan te sturen via macro commando’s
    • 64 KNX communicatie objecten
    • Bus Coupling Unit voor het direct aansluiten van de module op de KNX bus
    • NC type sabotage ingang
    • aan te sluiten op de RS-485 bus (voor firmware updaten via de bus)
    • elektronica is ontworpen om te voldoen aan de standaard eisen voor KNX systeemapparaten

Stap 3 : Draadloos en/of bedrade dectectoren en signaalgevers

Draadloze uitbreidingen

Voor het aansluiten van een bedieningspaneel adviseren we zo veel mogelijk bedraad te doen. De belangrijkste reden is omdat er bedraad veel meer keus is(bijv. touchscreen). Vaak hoeft dat niet een probleem te zijn omdat de centrale dicht bij het bedieningspaneel wordt gemonteerd.

Draadloze controller ABAX 2

Deze is nodig om met draadloze SATEL apparaten te verbinden. Zoals sensors, detectoren, sirenes, bedieningspaneel, afstandsbedieningen
  1. Afbeelding van ACU-220 - ABAX 2 draadloze RF controller in kunststof behuizing
    • Beter bereik tot wel 2km open veld
    • voldoet aan de EN 50131 eisen voor Grade 2
    • tweeweg draadloze communicatie in de 868 MHz band - 4 kanalen
    • ondersteuning voor maximaal 48 draadloze apparaten
    • ondersteuning voor draadloze bediendelen: INT-KWRL2 - maximaal 4
    • ondersteuning voor maximaal 256 APT-200 draadloze handzenders
    • geschikt voor INTEGRA, INTEGRA Plus alarmsystemen - aangesloten op de communicatie bus
    • automatische selectie van de antenne die zal worden gebruikt om de transmissies te ontvangen, afhankelijk van het ontvangen signaalniveau

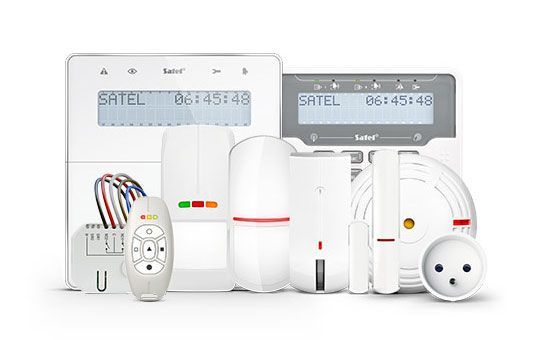

Draadloze apparaten

Kies hier de gewenste draadloze sensoren, detectoren, magneet contacten, sirens of brandmelders.

Bedrade uitbreidingen

Module voor extra in en uitgangen

Mocht je alarm print onvoldoende aansluitingen hebben dan is deze print nuttig. Zoal in als uitgangen worden met deze module uitgebreid.
  1. Afbeelding van INT-PP - Zone en uitgangen uitbreiding
    • Geschikt voor Integra (plus) centrale
    • systeem uitbreiding met 8 zones
    • systeem uitbreiding met 8 uitgangen: 4 OC type uitgangen en 4 relais uitgangen
    • zone types : NO, NC, EOL, 2EOL/NO, 2EOL/NC en 3EOL voor INTEGRA Plus alarmsystemen
    • mogelijkheid om op de RS-485 bus aan te sluiten (toekomstige firmware update via de bus).
    • Satabotage aansluiting

Bedrade sensoren

Kies hier de gewenste bedrade alarmgevers /detectoren. Bijv. magneetcontacten, bewegingsmelders, sirenes of flitsers

Stap 4 : Kies de gewenste bedieningspaneel

Basic bedieningspaneel met proxylezer

Voordelig bedieningspaneel, fysieke toetsen en ingebouwde kaartlezer, ideaal voor ouderen
  1. Afbeelding van INT-KLFR - LCD prox bediendeel Silver

    Design bedieningspaneel

    • verlicht toetsenbord en display
    • systeemstatus LED's
    • toestenbord functie voor PANIEK, BRAND en MEDISCHE alarmen
    • akoestische indicatie bij systeem gebeurtenissen
    • 2 programmeerbare zones (met 3EOL configuratie ondersteuning)
    • RS-232 aansluiting om samen te kunnen werken met het GUARDX programma
    • ingebouwde proximity kaartlezer voor systeem bediening

Touch paneel met een luxe uitstraling

Het paneel zit tussen de basis en touchscreen panelen in. Kan macro's bedienen door het deels in te delen scherm met snelkoppelingen
  1. Afbeelding van INT-KSG - Soft touch bediendeel
    • groot, gemakkelijk uit te lezen LCD display met gedetailleerde informatie over de systeem status
    • bediendeel achtergrondverlichting voor gebruik in donkere ruimtes
    • nieuwe gebruikersinterface voor gemakkelijk dagelijks gebruik
    • aanpasbare screensaver
    • 4 voor gedefinieerde menu’s (elk 16 items) en snelle toegangsfuncties
    • MACRO optie welke een aantal acties kan uitvoeren met één enkele toets
    • toets indruk terugkoppeling met LED en geluid
    • LED systeem status indicaties
    • PANIEK, BRAND en AUX alarm activering via speciale toetsen
    • geluidsindicatie bij systeem gebeurtenissen
    • aansluiting voor 2 zones
    • indicatie bij geen communicatie met het alarmsysteem
    • verkrijgbaar in zilver (INT-KSG-SSW), zwart (INT-KSG-BSB) en wit (INT-KSG-WSW)

Klein touchscreen 4.3

Meerdere kleuren verkrijgbaar, touchscreen bedieningspaneel die niet alleen mooi wegvalt in de omgeving vanwege zijn formaat, maar ook eenvoudig is te bedienen.
  1. Afbeelding van INT-TSG - 4.3" touchscreen

    • Een groot, begrijpelijk, verlicht lcd-display toont gedetailleerde informatie over de status van het systeem
    • 2 Ingang
    • 4.3 " groot aanraakscherm
    • MAKRO-functie die het uitvoeren van een reeks handelingen met één druk op een toets mogelijk maakt
    • eenvoudige bediening van systemen met meerdere zones
    • Alarmen: OVERVAL, BRAND, HELP opgeroepen via het toetsenbord
    • Geluidssignaal voor bepaalde gebeurtenissen in het systeem
    • Signaleren van het ontbreken van de verbinding met de centrale
    • Optische sabotagesensor


7" wit touchscreen

Ook in meerdere kleuren verkrijgbaar. Net als de 4.3" maar dan een groter scherm, de functies zijn gelijk aan elkaar.
  1. Afbeelding van INT-TSH-WSW Touchscreen bediendeel -Wit

    Het INT-TSH bediendeel is een ideale oplossing voor gebruikers van de INTEGRA, INTEGRA Plus, VERSA, VERSA IP en VERSA Plus alarmsystemen. Het 7" touchscreen maakt het voor gebruikers gemakkelijk die op zoek zijn naar comfort bij het dagelijks gebruik en waarbij de bediening gelijkwaardig is als bij gebruik van de moderne Smartphones en Tablets.

Meest geavanceerde 7" touch screen

Deze touchscreen heeft eindeloos veel mogelijkheden om domotica functies te bedienen daarnaast dan het scherm camera beelden laten zien en internet functies zoals weersverwachting
  1. Afbeelding van INT-TSI Uitgebreide Touchscreen 7-inch
    • capacitief 7" touchscreen voor eenvoudige systeem bediening
    • grafische intuïtieve bedieningsinterface, aanpasbaar aan de wensen van de gebruiker
    • een optie om platte afbeeldingen te kiezen (v1.04 of nieuwer)
    • MACRO functies voor het uitvoeren van meerdere acties door één enkel commando
    • de mogelijkheid voor het bekijken van beelden van IP camera’s (MJPG via HTTP) en in v1.04, H.264 via ethernet (RTSP)
    • MASTER/SLAVE werkingsmode beschikbaar (v1.04 of nieuwer)
    • een groot aantal beschikbare widgets voor het uitvoeren van diverse functies, inclusief een weer widget. De voorspellingen hiervan worden gedownload via de openweathermap.org service (v1.04 of nieuwer).
    • widget grootte is aan te passen (v1.04 of nieuwer)
    • de mogelijkheid om de systeem status in de screensaver mode te laten zien (v1.04 of nieuwer)
    • de mogelijkheid om de geconfigureerde gebruikersinterface direct vanaf het TSI Builder programma, via het netwerk naar de bediendelen te verzenden (v1.04 of nieuwer)
    • beschikbaar in zilver (INT-TSI-SSW), zwart (INT-TSI-BSB) en WIT (INT-TSI-WSW)

Nuttige toebehoren

Alle 3 de onderstaande onderdelen bevelen we sterk aan om tot een goed functionerende set te komen!

Programmeer kabel

Voor het updaten van firmware en zeer handig voor het installeren. Aanrader!
  1. Afbeelding van USB-RS - Converter voor het programmeren van Satel apparaten
    • geschikt voor alle SATEL apparaten die voorzien zijn van de volgende poorten:
      • RS-232 – PIN5 of RJ type aansluiting
      • RS-232 (TTL) – PIN3 of RJ type aansluiting
    • geschikt voor het programmeren van handzender ontvangers van SATEL
    • voorzien van 4 kabels met de juiste connectoren
    • USB type B aansluiting voor verbinding met de computer
    • wordt geleverd met een USB kabel (1.8 m)

Kabel tussen netwerkkaart en alarm print

Deze is nodig om op afstand via de ethernet module te programmeren

Backup accu voor Alarmprint en toebehoren

Essentieel voor een degelijk alarmsysteem circa 10 uur backup, afhankelijk van hoeveelheid aangesloten apparaten
  1. Afbeelding van Accu Yuasa 7.2Ah
    • Yuasa Accu
    • Spanning 12VDC
    • Stroom 7Ah
    • Afmetingen 181 x 76 x 167 mm
    • Gewicht 2.65KG
    • 1 Jaar garantie
